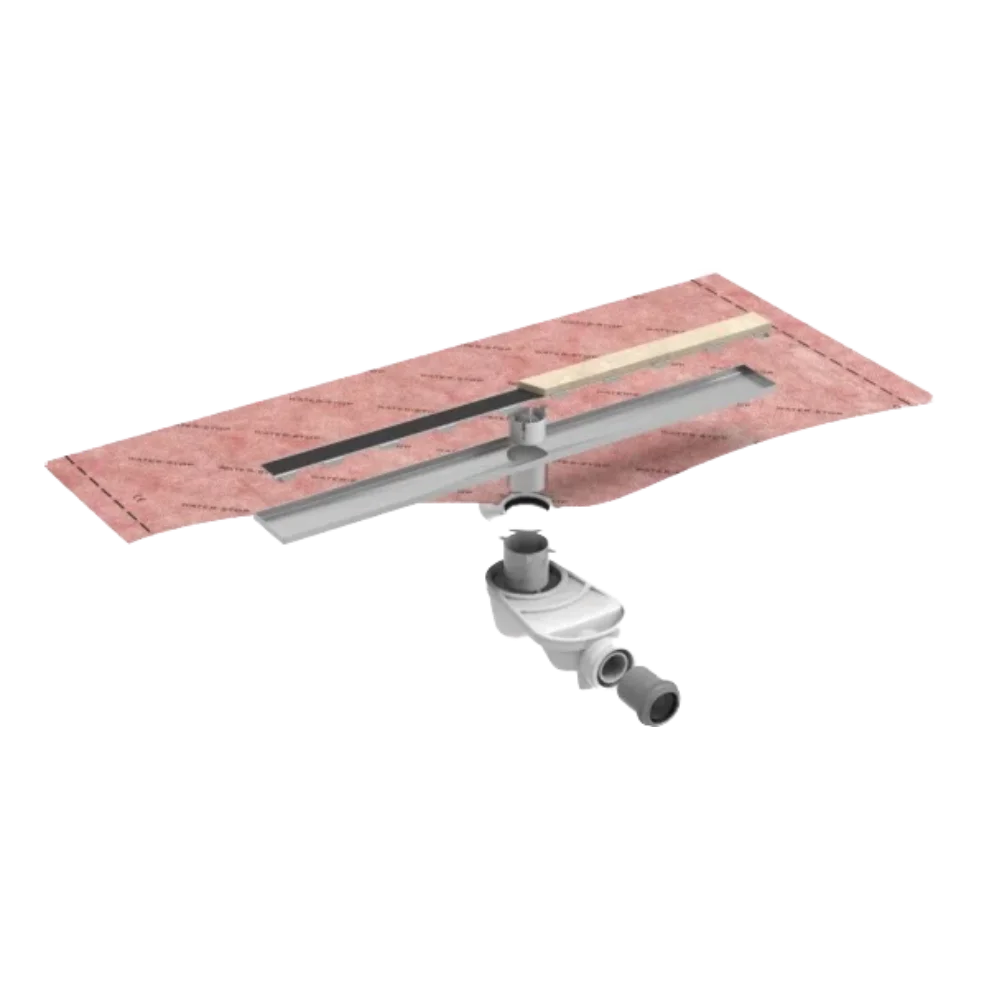

Kit Evolux Integra Lineal 70x7 Sifón 50 mm Ref. IE45001
Kit Evolux Integra Lineal 70x7 Sifón 50 mm
Guru Waterproofing Products
ESTIL GURU S.L. es una empresa familiar nacida en 2001 y consolidada en el sector de la construcción, con una impecable trayectoria en el mercado y una gran solidez empresarial, que ha crecido con la fabricación y comercialización de sistemas de impermeabilización. Web: https://www.estilguru.com/
Comparte este producto:
Referencia interna:
GURU-12
KIT EVOLUX INTEGRAL LINEAL LISO 70X7 SIFON 50MM
Descripción

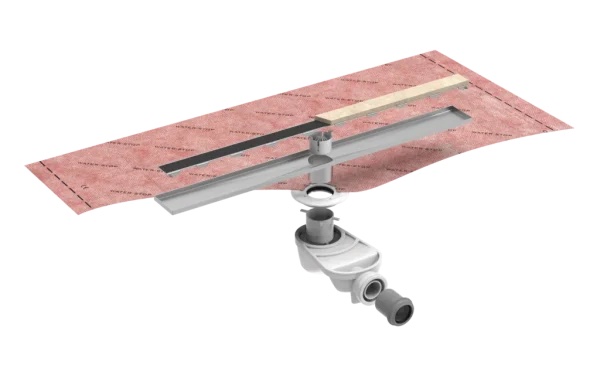

Solución para realizar la protección impermeable para platos de ducha de obra. Está compuesto por una lámina WATER-STOP unida y sellada a un manguito especial para su conexión al sumidero y todos los componentes para la evacuación.
Se compone de:
Lámina Water-stop de 2x2m (4m2) con adaptador de conexión en posición centrada al ancho y a 25 cm del borde.
Salida horizontal orientable 360º con conexión DN/DI 50 - (50 H presió)
Sifón de 50 mm de altura con posibilidad de anulación.
Reductor DN 50 - (50 H)
Conexiones por presión mediante juntas tóricas y deslizantes, sin encolar.
Cuerpo sifónico y adaptador: ABS; Reductor: PP; Juntas: EPDM
2 unidades de refuerzo de tuberías
2 unidades de refuerzo de esquinas interiores
Caudal de evacuación según modelos: mínimo 0,4 l/s y hasta 0,6 l/s
1 canaleta de acero inoxidable de 69mm de ancho y 70 cm de largo.
1 rejilla de acero para el soporte del pavimento cerámico 53mm de ancho y 70 cm de largo.
IMPERMEABILIZACIÓN: Lámina Water-Stop de 2x2 metros con la evacuación en la posición centrada al ancho, unida y sellada al manguito de conexión al sumidero. Conexiones por presión con junta elástica y juntas tóricas.
EVACUACIÓN: Cazoleta de PP con salida horizontal DN/DE 50. Conexión por presión con manguito deslizante de juntas elásticas DN/DI 50. Canaleta y rejilla en acero inoxidable AISI 304 pendientes internas y ranuras laterales que proporcionan evacuación lineal a 1 o 2 aguas. Caudal de evacuación 0,4l/s (28 litros por minuto).
Procedimiento de instalación del sistema Evolux
1.- Preparar la zona de la ducha
Prever la altura o profundidad necesarias para poder disponer de pendiente/s de al menos el 1% desde los bordes de la zona de ducha hacia el punto de recogida de agua. En el punto del desagüe se necesita como mínimo un espesor de la base soporte de 78 mm.
2.- Instalar el cuerpo sifónico del sumidero:
Orientar la salida del sifón en la dirección adecuada para facilitar la conexión al tubo de desagüe.
Verificar que el tubo del desagüe tiene la pendiente apropiada hacia la evacuación o bajante.
Conectar la salida del sifón al tubo de desagüe mediante el manguito deslizante de junta elástica: lubricar las juntas elásticas con agua jabonosa, introducir el tubo de desagüe en el manguito y deslizar éste4 hasta que asome el extremo del tubo, encararlo con la salida del sifón y deslizar hacia atrás el manguito hasta que tope con el cuerpo sifónico.
Cubrir la boca del cuerpo sifónico con la tapa de instalación que se proporciona.
3.- Realizar la base soporte de mortero:
Verter el mortero hasta enrasar con la parte superior del cuerpo sifónico y formar la pendiente o las pendientes necesarias en función del modelo y la posición de la bandeja de recogida del agua.
4.- Instala la lámina impermeable:
Una vez endurecida la base de mortero, retirar la tapa de instalación de la boca del cuerpo sifónico y acoplar la lámina aún plegada introduciendo el adaptador que lleva doblado.
Desplegar la lámina y ajustar la alineación haciendo girar el adaptador (nunca tirando de la lámina). En la posición definitiva, presionar verticalmente el adaptador hasta que haga tope en la base.
Pegar la lámina con cemento cola tipo C2 sobre la superficie de mortero limpia y seca.
Prolongar los sobrantes de la lámina verticalmente sobre las paredes un mínimo de 10 cm.
5.- Colocar la bandeja de recogida de agua:
Lubricar la junta elástica del adaptador con agua jabonosa e insertar el tubo de salida de la bandeja.
Aplicar un poco de mortero cola para el asiento de la bandeja y proceder a orientar, alinear, calzar, nivelar y ajustar la altura según espesor del pavimento para que el borde superior enrase con él.
6.- Colocar el revestimiento:
Pegar directamente sobre la lámina en horizontal y en vertical con cemento cola tipo C2.
Realizar el rejuntado del marco al pavimento con masilla elástica y colocar la rejilla.
