Kit Evolux Inox Lineal Liso 60x7 Sifón 50 mm Ref. IE41000

Kit Evolux Inox Lineal Liso 60x7 Sifón 50 mm

https://incera.odoo.com/web/image/product.template/98735/image_1920?unique=ffe7733

210,01 € 210.01 EUR 210,01 €

173,56 €


    Esta combinación no existe.

    Añadir al Carrito

    Disponibilidad:

    Entrega aprox. entre el 03/12 y el 05/12 del 2024


    Formas de pago
    Divide tu pago en 3 plazos sin intereses utilizando PayPal en 3 plazos al seleccionar PayPal como forma de pago. Paga una cuota de 70,00 € 70.00333333333333 EUR al mes (+info)

    Guru Waterproofing Products
    Guru Waterproofing Products

    ESTIL GURU S.L. es una empresa familiar nacida en 2001 y consolidada en el sector de la construcción, con una impecable trayectoria en el mercado y una gran solidez empresarial, que ha crecido con la fabricación y comercialización de sistemas de impermeabilización. Web: https://www.estilguru.com/


    100% Original
    Entregas gratis
    (Ver Condiciones)
    30 Días de Devolución

    Comparte este producto:

    Referencia interna: GURU-09
    Referencia Proveedor: IE41000

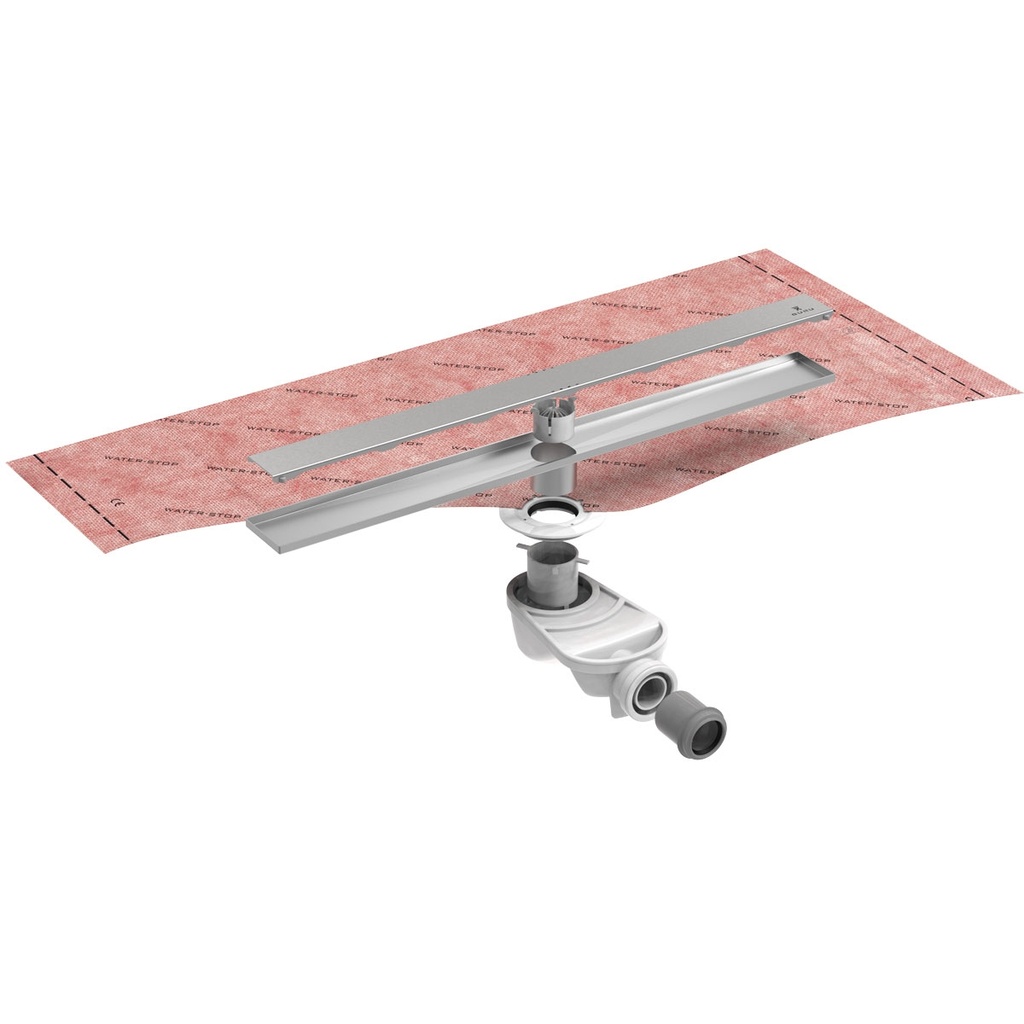

    KIT EVOLUX INOX LINEAL LISO 60X7 SIFON 50MM

    Descripción


    Solución para realizar la protección impermeable para platos de ducha de obra. Está compuesto por una lámina WATER-STOP unida y sellada a un manguito especial para su conexión al sumidero y todos los componentes para la evacuación.


    Se compone de:


    Lámina Water-stop de 2x2m (4m2) con adaptador de conexión en posición centrada al ancho y a 25 cm del borde.


     Salida horizontal orientable 360º con conexión DN/DI 50 - (50 H)


    Sifón de 50 mm de altura con posibilidad de anulación.

    Reductor DN 50


    Conexiones por presión mediante juntas tóricas y deslizantes, sin encolar.


    Cuerpo sifónico y adaptador: ABS; Reductor: PP; Juntas: EPDM


    2 unidades de refuerzo de tuberías


    2 unidades de refuerzo de esquinas interiores


    Caudal de evacuación según modelos: mínimo 0,4 l/s y hasta 0,6 l/s


    1 canaleta de acero inoxidable de 69 mm de ancho y 60 cm de largo.


    1 rejilla de acero inoxidable con la parte superior lisa de 53 mm de ancho y 60 cm de largo.


    IMPERMEABILIZACIÓN: Lámina Water-Stop de 2x2 metros con la evacuación en la posición centrada al ancho, unida y sellada al manguito de conexión al sumidero. Conexiones por presión con junta elástica y juntas tóricas.


    EVACUACIÓN: Cazoleta de PP con salida horizontal DN/DE 50. Conexión por presión con manguito deslizante de juntas elásticas DN/DI 50. Canaleta y rejilla en acero inoxidable AISI 304 pendientes internas y ranuras laterales que proporcionan evacuación lineal a 1 o 2 aguas. Caudal de evacuación 0,4l/s (28 litros por minuto).


    EVOLUX permite una altura mínima de instalación de 70 mm con pavimento de 9mm o 30mm de espesor.


    Procedimiento de instalación del sistema Evolux


    1.- Preparar la zona de la ducha


    Prever la altura o profundidad necesarias para poder disponer de pendiente/s de al menos el 1% desde los bordes de la zona de ducha hacia el punto de recogida de agua. En el punto del desagüe se necesita como mínimo un espesor de la base soporte de 78 mm.


    2.- Instalar el cuerpo sifónico del sumidero: Orientar la salida del sifón en la dirección adecuada para facilitar la conexión al tubo de desagüe.


    Verificar que el tubo del desagüe tiene la pendiente apropiada hacia la evacuación o bajante.


    Conectar la salida del sifón al tubo de desagüe mediante el manguito deslizante de junta elástica: lubricar las juntas elásticas con agua jabonosa, introducir el tubo de desagüe en el manguito y deslizar éste hasta que asome el extremo del tubo, encararlo con la salida del sifón y deslizar hacia atrás el manguito hasta que tope con el cuerpo sifónico.


    Cubrir la boca del cuerpo sifónico con la tapa de instalación que se proporciona.


    3.- Realizar la base soporte de mortero:


    Verter el mortero hasta enrasar con la parte superior del cuerpo sifónico y formar la pendiente o las pendientes necesarias en función del modelo y la posición de la bandeja de recogida del agua.


    4.- Instala la lámina impermeable:


    Una vez endurecida la base de mortero, retirar la tapa de instalación de la boca del cuerpo sifónico y acoplar la lámina aún plegada introduciendo el adaptador que lleva doblado.


    Desplegar la lámina y ajustar la alineación haciendo girar el adaptador (nunca tirando de la lámina). En la posición definitiva, presionar verticalmente el adaptador hasta que haga tope en la base.


    Pegar la lámina con cemento cola tipo C2 sobre la superficie de mortero limpia y seca.


    Prolongar los sobrantes de la lámina verticalmente sobre las paredes un mínimo de 10 cm.


    5.- Colocar la bandeja de recogida de agua:


    Lubricar la junta elástica del adaptador con agua jabonosa e insertar el tubo de salida de la bandeja.


    Aplicar un poco de mortero cola para el asiento de la bandeja y proceder a orientar, alinear, calzar, nivelar y ajustar la altura según espesor del pavimento para que el borde superior enrase con él.




    6.- Colocar el revestimiento:


    Pegar directamente sobre la lámina en horizontal y en vertical con cemento cola tipo C2.


    Realizar el rejuntado del marco al pavimento con masilla elástica y colocar la rejilla.

    Ficha Técnica PDF
